Le téléphone adsl sur toutes vos lignes
J'habite une maison à étage. Comme c'est régulièrement le cas, il y a une prise téléphonique en bas et une en haut.
Avec l'arrivée de l'adsl, le problème se trouve dans le fait que le téléphone adsl se doit d'être branché sur la box
Celle-ci se trouvant à l'étage, j'ai donc un téléphone au rdc avec abonnement, et un téléphone adsl à l'étage.
Bien sûr, les 2 sont sans fils, mais vous savez comment ça se passe, il n'est jamais à l'étage où vous êtes.
Solution

ATTENTION :

  • N'intervenez pas sur votre ligne par temps orageux
  • Si vous réalisez ce tutoriel, vous le faîtes à vos risques
    		•
    Il vous faut :
  • 1 prise téléphonique femelle
  • un petit tournevis plat
  • un morceau de cable téléphonique

    • (la prise femelle est en option, voyez à la fin de ce tuto le chapitre 14)
    1] Commencer par repèrer l'arrivée de votre ligne (que j'appelerai ligne externe). Celle qui vient de l'extèrieur et qui entre dans votre maison

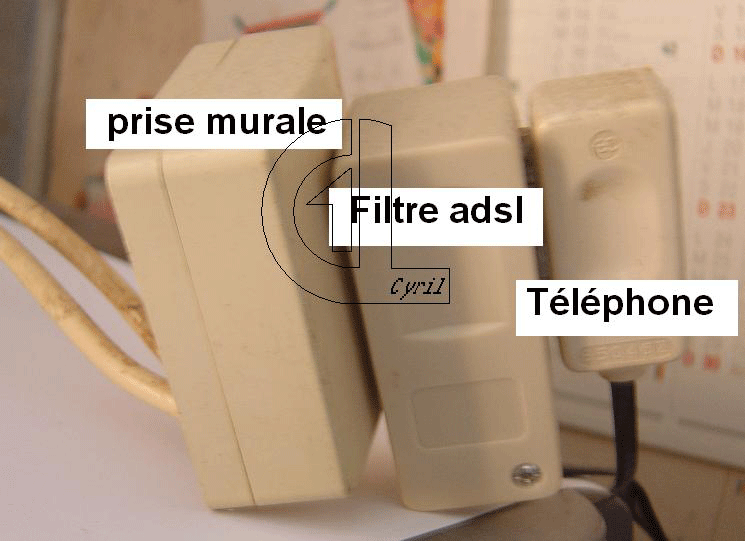

    2]Chez moi celle-ci arrive directement sur la prise murale, qui possède donc un cable d'arrivée et un cable de départ pour la 2ème prise

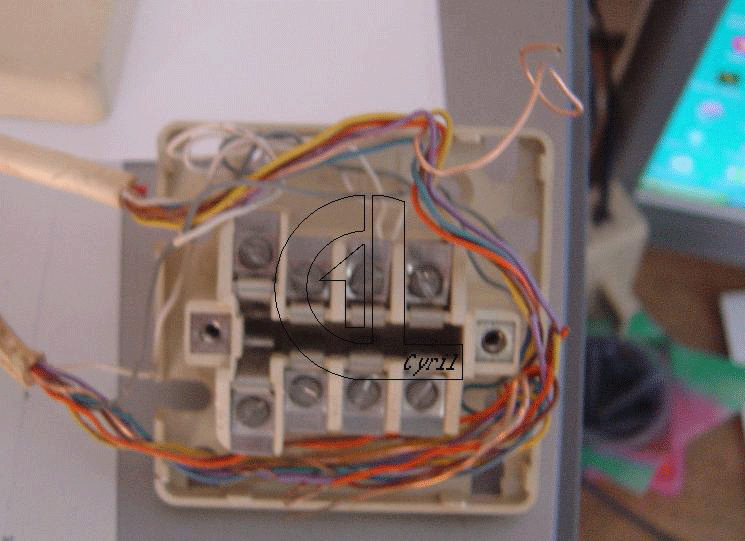

    3]Ouvrez cette prise et admirez le travail

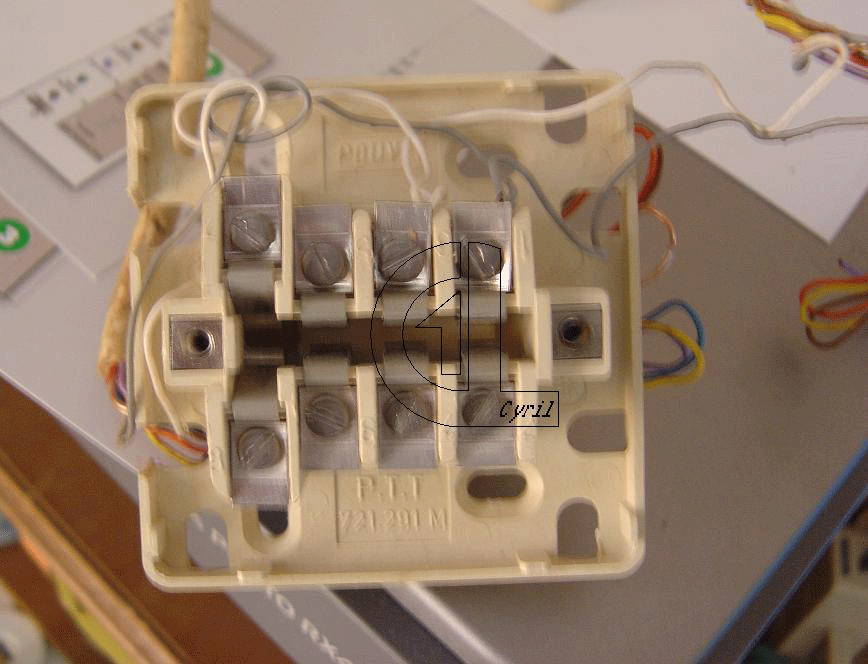

    4] Pas de panique, seul les fils blancs et gris sont utiles, les autres inutiles. Vous pouvez tout débrancher pour vous faire de la place
    5] Vous devez identifier lequel des 2 cables est celui de votre ligne externe
    Pour cela, débranchez 1 fil gris et essayez votre téléphone, si ça ne fonctionne pas, vous avez débranchez votre ligne externe
    6] Quand vos cables sont identifiés :
    - connectez les fils orange et jaune de votre ligne interne sur les bornes 2 et 4

    De votre ligne externe :
    - ne connectez QUE le fils gris et le fil blanc
    Vous pouvez voir que j'ai laissé le fil blanc et le fil gris de ma ligne interne connectés
    7] Connectez sur la borne 2 et 4 le fil Orange et jaune votre morceau de cable telecom, puis refermez votre prise

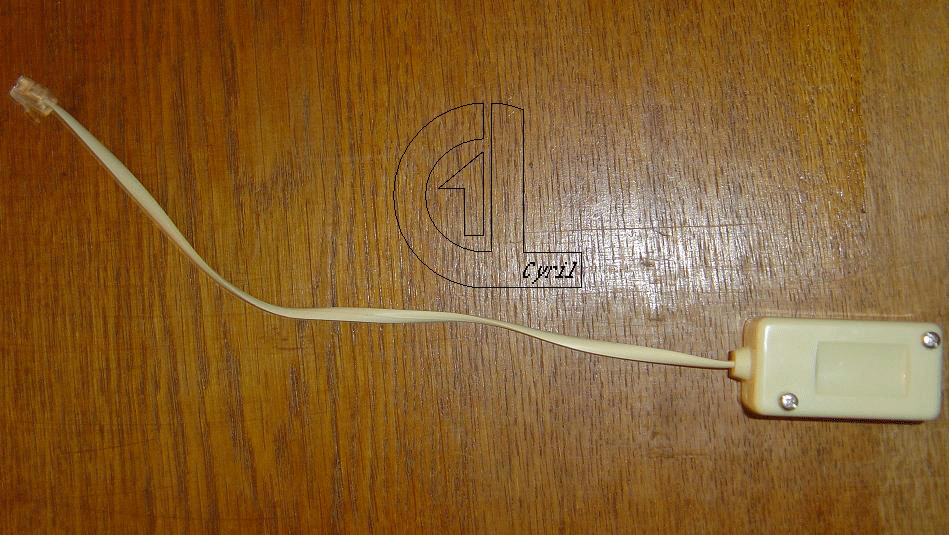

    8]Prenez maintenant la rallonge fournit avec votre box, qui permet de branchez le téléphone
    9] Ouvrez la prise femelle.

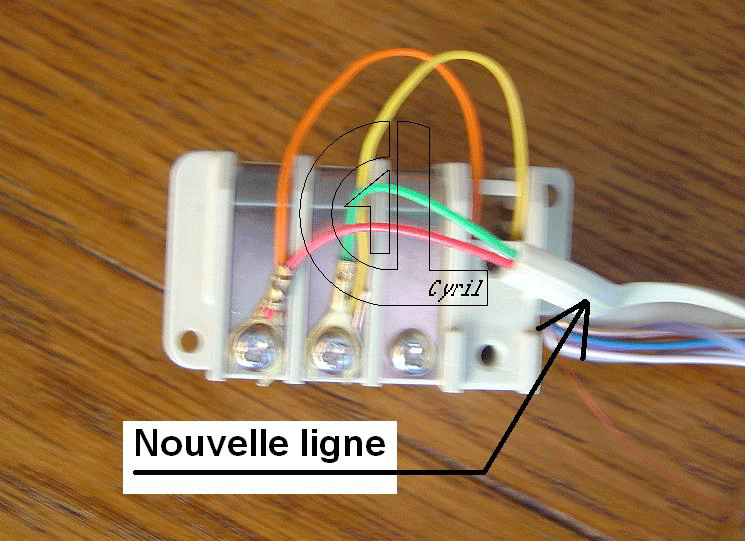

    10] Connectez l'autre extrèmité de votre morceau de cable
    - Le fil orange de votre morceau de cable avec le fil rouge de votre rallonge box
    - le fil jaune de votre morceau de cable avec le fil vert de votre rallonge box
    ( bien que l'inversion des fils ne soit pas grave, je vous invite à respecter les couleurs )
    Refermez correctement

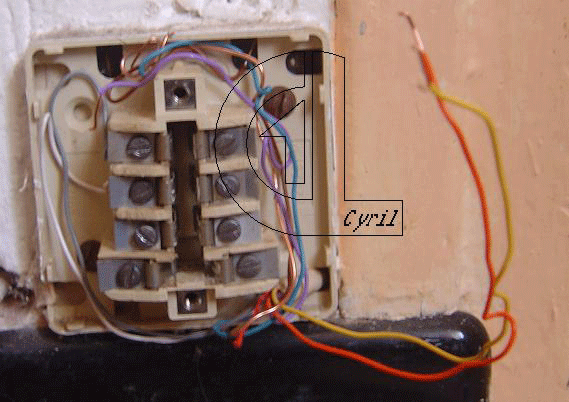

    11] Ouvrez maintenant votre prise secondaire et écartez le fil orange et le fil jaune puis refermez..

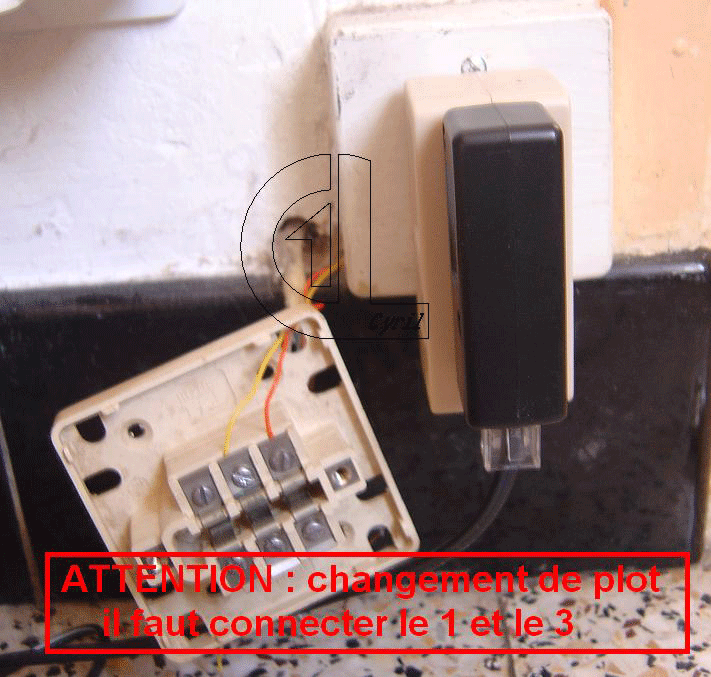

    12] Connectez le fil orange sur le plot 1 et le fil jaune sur le plot 3 de la nouvelle prise que vous installez
    13] Pour des raisons pratiques, je suis obligé d'avoir un téléphone fixe à chaque étage, d'ou la nécessité d'une 2ème prise
    14] Si vous ne désirez utiliser que le téléphone adsl :
  • au 6] débranchez le fil blanc et le fil gris de votre ligne interne
    		•
  • au 11] debranchez le fil blanc et le fil gris et connectez le fil orange et le fil jaune à la place
    		•
    ( le orange au plot 1 et le jaune au plot 3 )
    Refermez et ne faites pas le 12]
